鲜阮科技无线实时静电监测系统3D热成像可视化
新一代智能静电防护解决方案 · ESD监测系统厂家

非接触式
静电场热成像
无线实时监测系统

鲜阮科技基于无线传感器网络、FPGA边缘计算硬件加速与蓝牙Mesh/LiFi/TSN三网融合通信技术,实现生产环境"人机料法环"全环节静电场的可视化监控与风险预警。从被动检查到主动预防,为电子制造、半导体、精密仪器、新能源电池等智能制造场景保驾护航。

🛒 浏览 55 款产品 预约演示
<1s
报警响应时间
1mm
空间分辨率
80%+
不良率降低
500强
服务企业

让静电风险看得见、防得住

通过电场传感器阵列实时采集静电场分布数据,结合蓝牙5.3和LiFi混合无线网络实现低延迟传输,利用FPGA硬件加速处理,通过3D可视化界面呈现静电场热力分布。

从"被动检查"到"主动预防"的静电防护革新

本系统针对高精度、实时性、可视化需求,设计了一套基于无线传感网络的非接触式静电场热成像监测系统。一旦检测到异常静电场,系统将立即触发分级报警机制,确保静电防护从被动检查转向主动预防。

系统覆盖人员静电手环佩戴状态、设备接地状态、环境温湿度、物料静电状态等全环节监测,实现车间全景静电场可视化。

📡
非接触式监测
🎨
伪彩色热成像
⚡
FPGA硬件加速
🌐
3D可视化平台

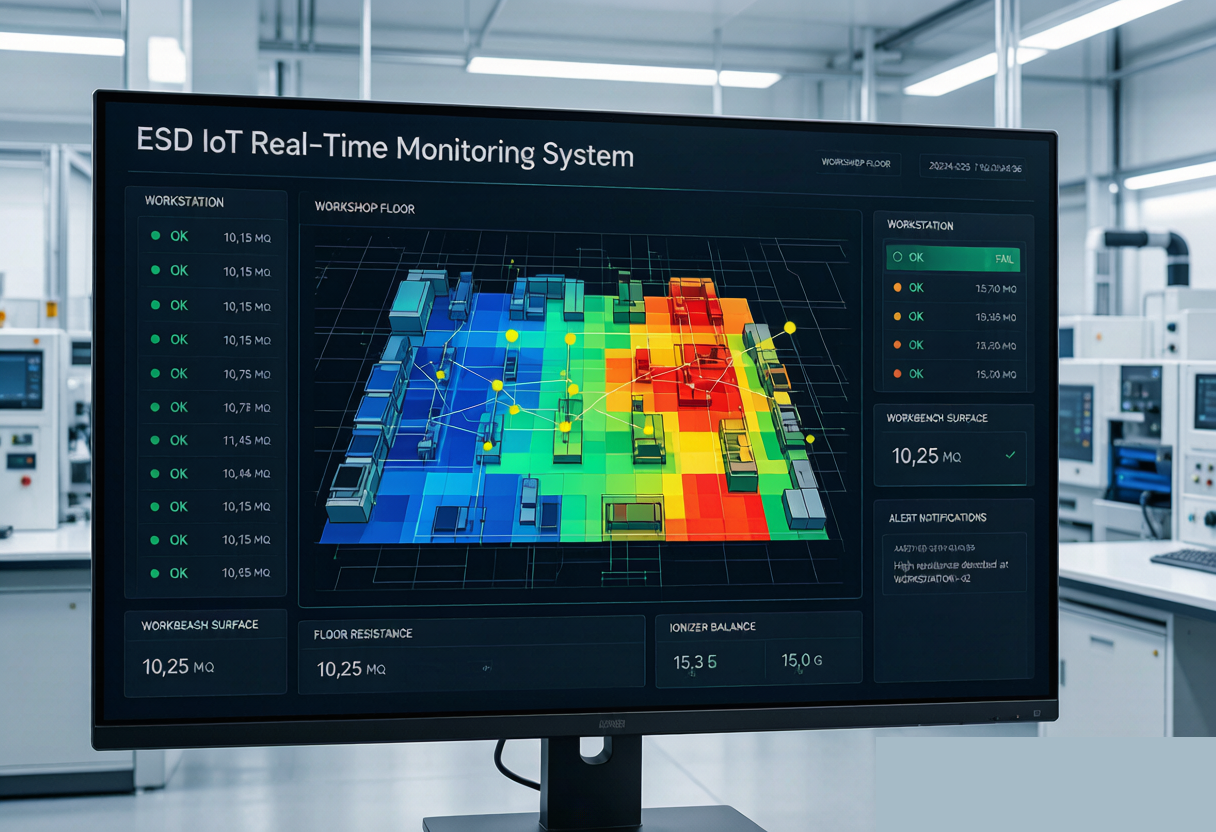

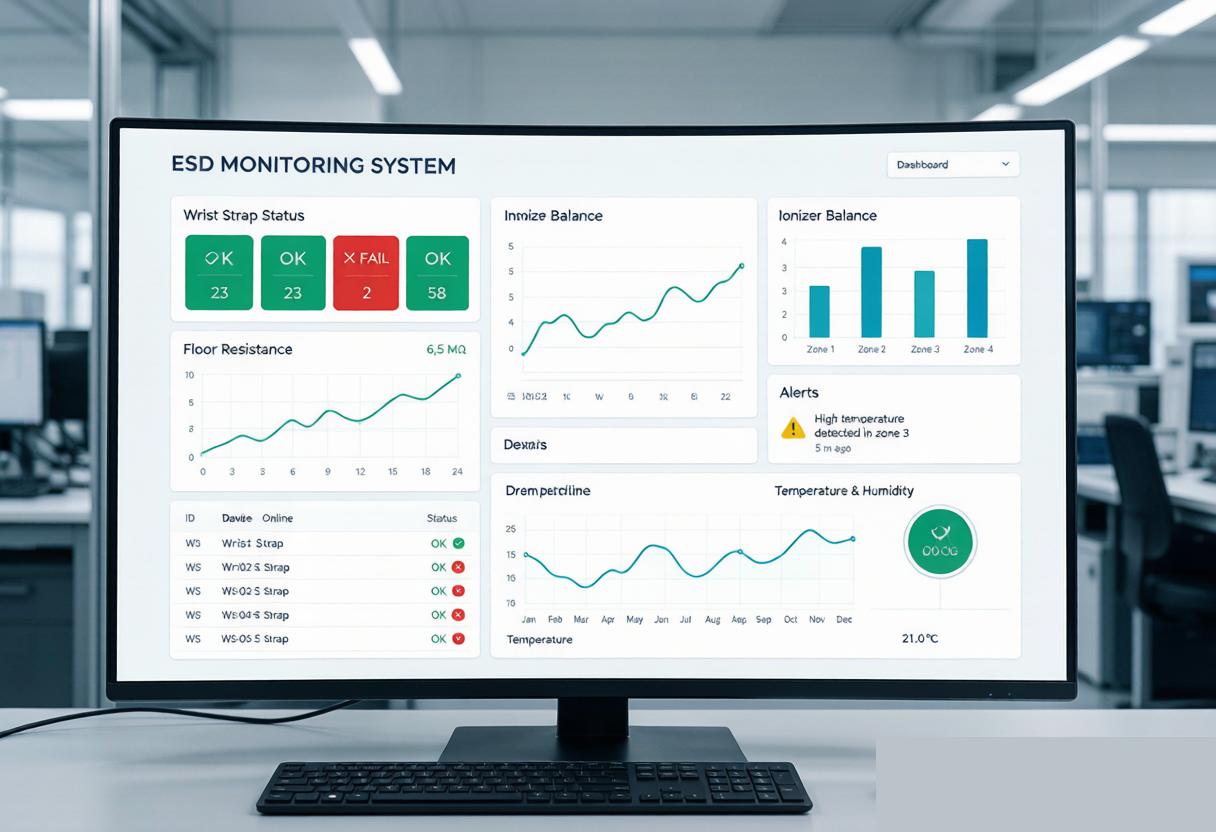

静电监测可视化平台-ESD数据管理界面

四层分层架构设计

感知层、传输层、处理层、应用层四层架构,确保各环节功能明确、协同高效。

LAYER 01
感知层
基础监测阵列
4×8电极二维静电传感器阵列,灵敏度43.215 mV/kV·m⁻¹,大范围静电场监测
高精度监测阵列
基于驻极体准静态电场扰动的仿生传感器,用于关键工艺区域高精度监测
LAYER 02
传输层
蓝牙5.3 Mesh
6万+节点组网,数据到达率>99%,端到端延迟<80ms
LiFi光学无线网络
亚毫秒级数据传输,抗电磁干扰能力强,带宽可达100Mbps
TSN时间敏感网络
确定性传输路径,端到端延迟<100ms,时间偏差<10μs
LAYER 03
处理层
FPGA伪彩色映射
静电场强度数据实时转换为伪彩色热成像图,延迟<1ms
BP神经网络重建
识别异常静电场分布,定位高风险区域
多源数据融合
时空对齐多源数据,生成车间静电场热力分布图
LAYER 04
应用层
3D车间GIS可视化
WebGL+Three.js构建,基于BIM模型叠加静电场热成像数据
多终端告警推送
企业微信、APP等多终端实时告警,分级推送机制
数据追溯分析
全监测点数据记录,支持与产品批次关联查询

六大技术优势

融合前沿传感器技术、无线通信、边缘计算与3D可视化,打造全方位静电防护体系。

📡

非接触式监测

无需物理连接,避免对生产流程的干扰。基于电容耦合与仿生电场感应技术,实现真正的非接触式静电场检测。

量程 ±20kV
🎨

高精度热成像

实现亚毫米级空间分辨率,等效于热成像效果。FPGA位直联伪彩色映射,色彩映射延迟<1ms。

分辨率 1mm×1mm
⚡

低延迟报警

报警响应时间<1秒,确保第一时间发现风险。三级报警机制:现场声光、远程推送、可视化联动。

响应 <1s
🌐

多维度可视化

支持2D/3D视角切换,直观展示静电场分布。基于车间BIM模型,叠加实时静电场热力数据。

WebGL + Three.js
💾

全生命周期数据

自动存储所有监测点历史数据,支持质量追溯。数据存储周期>3年,与产品SN码联动查询。

存储 >3年
🔒

抗电磁干扰

仿生电场传感器抗干扰能力>60dB,多级滤波算法+神经网络深度降噪,复杂电磁环境下稳定运行。

抗干扰 >60dB

前沿核心技术

融合多项前沿技术,打造业界领先的静电监测解决方案。

鲜阮科技仿生静电场传感器-亚毫米级分辨率
🔬

仿生电场感应技术

受电鳗电定位机制启发,通过预极化驻极体建立准静态电场,感知外部物体对电场的扰动。抗电磁干扰能力强,可穿透金属检测电场。

灵敏度 43.215 mV/kV·m⁻¹ 空间分辨率 1mm 抗干扰 >60dB
📶

蓝牙5.3 + LiFi混合组网

蓝牙5.3 Mesh覆盖全区域,LiFi光学无线网络部署于关键工艺区域。混合组网实现低延迟、高可靠性的数据传输。

6万+节点 到达率>99% 延迟<80ms
🧠

FPGA + 边缘计算

PolarFire SoC FPGA SoM,内置RISC-V处理器。FPGA位直联伪彩色映射延迟<1ms,BP神经网络实时图像重建。

映射延迟<1ms 功耗<10W 7×24h运行

硬核性能数据

每一项指标都经过严格验证,确保系统在真实生产环境中的可靠性。

🎯
±10%
检测精度
电容耦合+多级滤波
📐
1mm²
空间分辨率
仿生传感器+FPGA
🔄
10/s
数据更新频率
蓝牙Mesh+LiFi
⚡
<1s
报警响应时间
边缘计算+TSN
🎨
<1ms
色彩映射延迟
FPGA位直联+LUT
🌐
100+
节点/100㎡
自适应跳频算法
安全(<500V)
预警(500V-1kV)
危险(>1kV)
环境预警(湿度<40%)
环境提示(温湿度波动>5%)

广泛的行业应用

从电子制造到新能源电池,为各行业提供专业静电防护解决方案。

电子制造ESD防护洁净室应用案例

电子制造行业

芯片生产线、PCB组装车间、SMT车间等静电敏感环境。有效预防芯片击穿、镜头镀膜失效等质量问题。

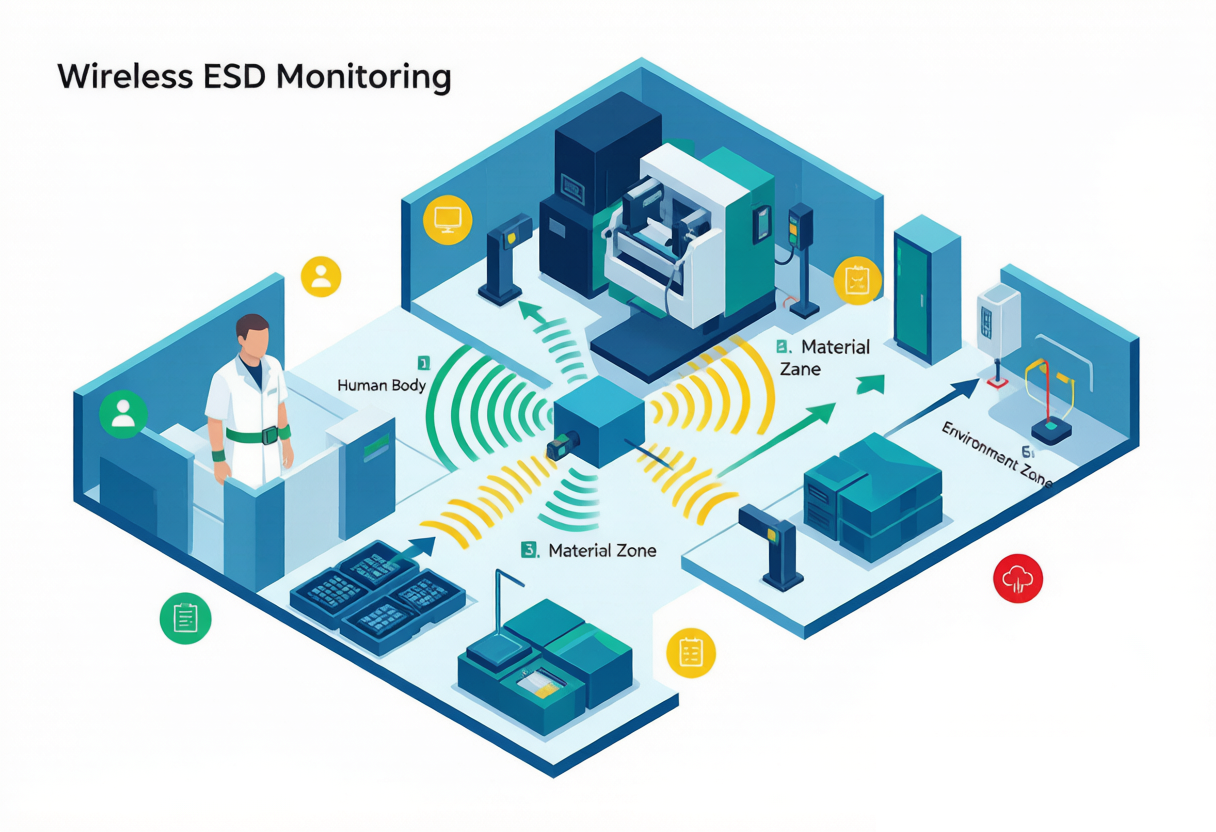

无线Mesh组网架构-蓝牙5.3 ESN网络拓扑

精密仪器制造

高精度医疗器械、光学仪器等制造环节。实时监测精密零部件静电场,提升产品质量与可靠性。

新能源电池ESD防护-锂电池制造静电监测应用

新能源电池制造

锂电极片生产、电池组装等环节。预防静电导致的极片短路、电池失效,降低火灾爆炸风险。

您的车间,也值得这样一套防护体系

告诉我们产线规模、洁净等级与现有防护薄弱环节,工程师将免费上门勘查或线上评估,出具针对性的 ESD 防护配置方案与预算清单。

📞 直接致电工程师

为企业带来显著价值

从质量提升到成本降低,全方位赋能企业静电防护管理。

📈
80%+

质量提升

从"被动检查"转向"主动防护",降低因静电导致的产品不良率,消除"检查时合规、生产时失效"的风险

🚀
50%+

效率提升

替代繁琐的纸质点检与人工巡查,释放管理人员精力,专注于异常处理与流程优化

💰
40%+

成本降低

通过主动预防,显著降低产品不良、售后返修及客户投诉风险,完整合规数据记录增强竞争力

全系列产品选购

55 款系统硬件、防静电设备、无尘净化耗材与周转存储产品,一站式采购,为您的静电防护与洁净生产体系提供完整保障。

选型拿不准?工程师 1 对 1 帮您配齐全套方案

55 款产品现货充足,批量采购可申请专属折扣与免费样品试用

📞 0086 13267186228

没找到合适型号?我们可以定制

常备 55 款防静电与无尘净化产品,并支持按工艺需求定制。把您的采购清单发给我们,30 分钟内回复完整报价方案。

深圳市鲜阮科技有限公司

十年深耕,服务世界500强

深圳市鲜阮科技有限公司,简称鲜阮科技,隶属于鲜阮实业(香港)有限公司,成立于2014年6月。公司致力于工业静电防护技术的研发与创新,已服务多家世界500强企业。

凭借在静电监测领域的深厚技术积累,鲜阮科技为客户提供从传感器硬件到可视化平台的全栈解决方案,助力企业实现智能制造转型。

成立时间
2014年6月
隶属集团
鲜阮实业(香港)
服务客户
多家世界500强
核心业务
静电监测系统研发
深圳市鲜阮科技有限公司-ESD静电防护解决方案提供商

开启智能静电防护新纪元

联系我们,获取专业的静电监测解决方案咨询与产品演示

立即咨询 →
📧
邮箱
lwj@layjun.com
📱
微信 / WhatsApp
0086 13267186228
📍
公司地址
深圳市龙华区大浪街道石观工业区安丰工业园D栋

关于静电监测与防护的常见问题

解答您在ESD静电防护、离子风机、防静电耗材选购中的常见疑问

🔧 什么是ESD静电监测系统?电子工厂为何需要它?

ESD(Electro-Static Discharge)静电监测系统是用于实时检测生产环境静电场分布的智能系统。在电子制造、半导体封装、锂电池组装等场景中,静电放电(ESD事件)每年造成数百万美元的损失。鲜阮科技非接触式静电场热成像监测系统采用无线传感器阵列,可对整个工位、电烙铁、关键工艺区域进行实时静电场成像,让以往"看不见"的静电风险变得可视化、可追溯。可降低不良率约80%,是电子制造企业提升良率、达到ANSI/ESD S20.20标准要求的核心装备。

🌪️ 离子风机选型应该注意哪些参数?

选购防静电离子风机时,重点关注五个参数:①中和时间(±1000V→±100V所需时间,优选2秒以内);②残余电压(小于±35V为优);③覆盖范围(匹配工位尺寸,常用60×40cm或更大);④风速档位(可调风速更优);⑤离子平衡度(±10V以内)。鲜阮科技提供LJ-ION-BF300台式离子风机、LJ-ION-GN50离子风枪,覆盖各种工位需求。如选购有疑问,可免费咨询我们的工程师。

⌚ 防静电手腕带的正确佩戴与检测方法?

防静电手腕带必须紧贴皮肤佩戴,且确保接地线插头牢固连接工作台接地端口。每班次前需用接地电阻测试仪(如LJ-GRT-01)测试手腕带回路电阻,正常值应在1MΩ~10MΩ之间。鲜阮科技的双线手腕带具有1MΩ限流电阻,比单线手腕带更安全。推荐配合手腕带连续监测器(如LJ-WSM-02)使用,可实时监测每位操作员的接地状态,失效时立即声光报警并自动联动ESD监测系统报警。

📦 防静电包装袋有哪些类型?如何选型?

防静电包装袋主要有6类:①防潮屏蔽袋(三层PET/AL/PE结构,适用于PCB、IC、芯片长途运输),②防静电气泡袋(自带缓冲,适用于易碎元件),③防静电EPE珍珠棉(吸震,可异形开模,适用于异形元件),④防静电网格袋(可视窗口,循环使用,适用于车间周转),⑤防静电PE自封袋(经济实用,适用于SMT元件分类),⑥防静电吸塑盘(按元件开模,可循环,适用于IC定向包装)。鲜阮科技提供全系列防静电包装耗材,按使用场景与敏感等级推荐最合适方案。

🏭 防静电车间建设需要哪些设备?

一个完整的防静电车间(ESD防护车间)建设,需要按"人体接地 + 工作环境 + 产品包装"三个维度配置:1) 人体接地:防静电手腕带、防静电鞋、防静电服(连体服)、防静电帽、防静电手套;2) 工作环境:防静电台垫(10⁶~10⁹Ω)、防静电工作台、防静电PVC地板、防静电椅、离子风机、离子风枪、接地电阻测试仪、手腕带监测器;3) 产品包装:防潮屏蔽袋、防静电气泡袋、导电网格袋、PE自封袋、防静电吸塑盘、EPE珍珠棉。鲜阮科技提供全套防静电车间建设解决方案与产品一站式供应。

🌍 鲜阮科技的服务范围与联系方式?

鲜阮科技总部位于深圳市龙华区,已为电子制造、半导体封装、锂电池组装、精密仪器、医疗器械、航空航天等多个行业的世界500强客户提供了优质ESD防护解决方案。产品销售网络覆盖深圳、上海、苏州、东莞、惠州、北京、广州、成都、重庆、武汉、合肥、青岛、天津、厦门、佛山、无锡、南京、西安、郑州、长沙、沈阳等全国主要工业城市,并支持海外出口。详情咨询:lwj@layjun.com;微信/WhatsApp:0086 13267186228。
